产品概述

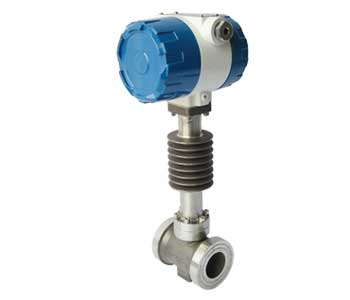

ZWLU-III系列智能涡街流量计是一种通用流量计。它可测量液体（包括部分低粘度油品）、气体、饱和蒸汽和过热蒸汽的
体积流量、质量流量和标准体积流量，并将其转换成脉冲或4～20mA模拟输出信号。配合F2000型流量积算仪及温度、压力
变送器后，组成流量计量系统，对所测介质进行运算、累积和显示。涡街流量计用于液体流量测量，具有量程范围宽、压
力损失小、精确度中等偏上、输出线性、无可动部件、可靠性高、维护量小、价格中等偏低、性价比高等特点。
在测量液体流量方面，涡街流量计主要应用在以下几个领域中：
（1）各种工业用水的流量测量，包括化工、轻工、电力、冶金、建材、石油等行业中各种生产过程的循环用水、废水、废液。
（2）部分腐蚀性液体的测量，如硫酸、盐酸、醋酸等酸类和各种化工溶液。
（3）非导电性液体的测量，如甲醇、甲醛、丙酮、甲苯、三氯乙烯、乙烯、丁烷、己烷、液氨等，还有半导体工业中的纯
水、超纯水。
（4）部分低粘度的油品流量测量，如汽油、煤油、柴油，还有经加温粘度降低的重油、渣油等的流量测量。
用涡街流量计测量气体的流量，是其应用的主要领域:
（1）压缩气体的流量测量，其优势在于精确度较高，压力损失较小，量程范围较宽，现场安装与维护量较小。
（2）湿气体的流量测量。
天然气流量测量
（1）工业天然气的流量测量。
（2）民用天然气的流量测量，主要解决城市中各级气站的计量与管理，要求量程范围宽，测量精度高。
蒸汽流量测量
（1）饱和蒸汽的流量测量。
（2）过热蒸汽的流量测量。

主要特点

○ 结构简单牢固，无可动部件，安装维护方便
○ 应用范围广泛，适用于过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量和质量流量
○ 采用低功耗单片微机技术，功耗低
○ 输出频率信号不受流体物理性质的影响，并与流体流速成正比
○ 采用先进的DSP和跟踪滤波技术，具有小流量多点线性修正功能
○ 流量测量下限自动调整，稳定可靠输出
○ 量程比最高可达20:1
○ 有软件实时调整电路增益，提高测量精度
○ 显示清晰简明，能同时显示瞬时流量、累积流量；LCD可90°旋转安装，读数方便
○ 抗仪表采用压电应力式传感器，可靠性高，可在-40℃至+350℃的温度范围内工作
○ 稳定可靠，电源反接保护，输入/输出通道采用全隔离设计，售后率＜0.5%
基本性能指标

仪表型号	ZWLU-III
适应介质	液体、气体、蒸汽
公称通径	夹持式 DN15、25、32、40、50、65、80、100、125、150、200
公称压力	1.6MPa、2.5MPa、4.0MPa、6.3MPa
介质温度	（－40～+350）℃
测量精度	1.0级（液体）、1.5级（气体）
重复性误差	≤0.5%
量程比	最高20:1以上
显示	现场液晶显示可同时显示瞬时流量，累积流量可用设定键来设定参数安装方式可左右转动90°
供电电源	用户外接电源（DC 24V）、配套便携式电源（DC 24V）
输出信号	三线制脉冲输出信号，高电平8～10V，低电平0.7～1.3V；两线制4～20mA 电流输出，传输距离3000米
通讯	RS485（协议供货）或RS232（协议供货）
小流量切除	根据测量环境自动识别小流量
防护等级	IP65
防爆等级	ExdⅡCT1～T6（协议供货）
环境条件	环境温度（－40～+85）℃ 相对湿度5%～90% 大气压力（86～106）kPa
功能	阻尼时间常数：0～99sec（63%相应时间）模拟输出电路时间常数为0.3sec 脉冲输出功能：定标脉冲，非定标脉冲，频率（在100%输出时，每秒输出的脉冲数）脉冲频率：最大10kHz 占空比：约50%（1:2～2:1）传输距离：100米
补偿	误差补偿：可用5段近似折线（设定5个补偿系数）来进行补偿雷诺数补偿：雷诺数小于20000时的输出误差可用5段近似折线来进行补偿气体膨胀系数补偿：在测量压缩性气体和蒸汽时，可用膨胀系数来补偿在流速高于35m/s时的误差。
连接方式	连接管道法兰夹持安装，其连接法兰应符合GB/T 2555及GB/T 2556的要求
标定	流量计在出厂前经过空气标定
接线口	ISO M20*1.5内螺纹

>>ZWLU-III安装和使用说明书下载
